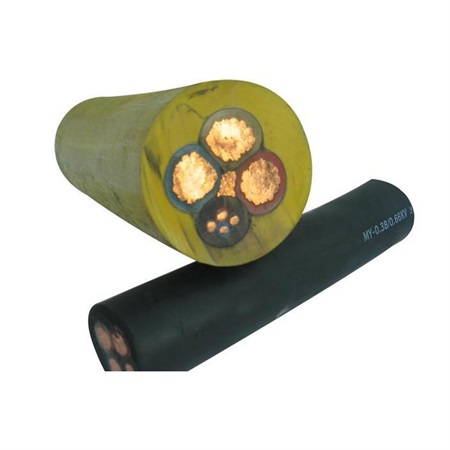

特种橡胶绝缘电缆
用途： 本产品适用丁交流额定电压450/750V及以下电动工 具和各种移动式电气设备的动力传输。 产品标准： (参照国标JB87351998标准） 使用特性： 额定电压450/750V及以下,zui低使用环境温度
订购热线：0517-86843868
用途：
本产品适用丁交流额定电压450/750V及以下电动工具和各种移动式电气设备的动力传输。
产品标准：
(参照国标JB8735—1998标准）
使用特性：
- 额定电压450/750V及以下,zui低使用环境温度为-45℃；，线芯长期工作温度为+105℃ ,
- 电缆允许弯曲半径，不小于电缆平均外径上限值的4倍；
- 产品特点：该产品采用改良的特种复合橡胶绝缘和护套，具有电气性能优越、耐寒热老
产品型号及名称：
ATFZW额定电压300/500V镀锡铜芯特种复合橡胶绝缘和护套软电缆 ATFCW额定电压450/750镀锡铜芯特种复合橡胶绝缘和护套软电缆
导电线芯结构及导体直流电阻
| 导体标称截面mrr^ | 导体结构根/单位直径mm | 2 (TC导体zui大直流电阻O /(； m |
| 0.75 | 24/0.20 | 26.7 |
| 1.0 | 32/0.20 | 20,0 |
| 1.5 | 48/0.20 | 13.7 |
| 2.5 | 77/0.20 | 8.21 |
| 4.0 | 126/0.20 | 5.09 |
| 6.0 | 196/0.20 | 3.39 |
| 10 | 315/0.20 | 1.95 |
| 16 | 513/0.20 | 1.24 |
| 25 | 798/0.20 | 0.795 |
| 35 | 1110/0.20 | 0.565 |
| 50 | 1591/0.30 | 0.393 |
| 70 | 2220/0.30 | 0.227 |
| 95 | 1332/0.30 | 0.210 |
| 120 | 1702/0.40 | 0.1W |
I 、 ATFZW 300/500V
| 标称截面 (mm2) | 绝缘厚度 (mm) | 外护套厍度(mm) | 电缆平均外径上限(mm) | ||||||
| 2芯 | 3芯 | 4芯 | 5芯 | 2芯 | 3芯 | 4芯 | 5芯 | ||
| 0.75 | 0.6 | 0.8 | 0.9 | 0.9 | 1.0 | 8.2 | 8.8 | 9.6 | 11.0 |
| 1.0 | 0.6 | 0.9 | 0.9 | 0.9 | 1.0 | 8.8 | 9.2 | 10.0 | 11.5 |
| 1.5 | 0.8 | 1.0 | 1.0 | 1.1 | 1.1 | 10.2 | 11.0 | 12.4 | 13.5 |
| 2.5 | 0.9 | 1.1 | 1.1 | 1.3 | 1.3 | 12.4 | 13.0 | 14.0 | 15.5 |
| 4 | 1.0 | 1.2 | 1.2 | 1.3 | 1.4 | 14.0 | 14.5 | 16.5 | 18.0 |
| 6 | 1.0 | 1.3 | 1.3 | 1.4 | 1.6 | 17.0 | 18.0 | 20.0 | 22.5 |
ATVZW 300/500V
| 标称截面mm2 | 绝缘厚度mm | 外护套厚度mm | 电缆平均外径上限rnm | ||
| 主线 | 负线 | 下限 | 上限 | ||
| 3X2.5+1X1.0 | 0.8 | 0.6 | 1.1 | 10.0 | 12.0 |
| 3x2.5+1XI.5 | 0.9 | 0.8 | 1.2 | 11.5 | 14.0 |
| 3X4+1X2.5 | 1.0 | 0.9 | 1.3 | 13.5 | 16.0 |
| 3X6+1X4 | 1.0 | 1.0 | 1.4 | 15.0 | 19.5 |
I、ATVCW 450/750
| 标称截面 mm2 | 绝缘厚度 mm | 外护套厚度mm | 电缆平均外径mm | ||||||
| 1芯 | 2芯 | 3芯 | 4芯 | 1芯 | 2芯 | 3芯 | 4芯 | ||
| 1.5 | 0.8 | 1.4 | 1.5 | 1.6 | 1.7 | 7.2 | 11.5 | 12.5 | 13.5 |
| 2.5 | 0.9 | 1.4 | 1.7 | 1.8 | 1.9 | 8.0 | 13.5 | 14.5 | 15.5 |
| 4 | 1.0 | 1.5 | 1.8 | 1.9 | 2.0 | 9.0 | 15.0 | 16.0 | 18.0 |
| 6 | 1.0 | 1.6 | 3.0 | 2.1 | 3.3 | 11.0 | 18.5 | 20.0 | 22.0 |
| 10 | 1.2 | 1.8 | 3.1 | 3.3 | 3.4 | 13.0 | 24.0 | 25.5 | 28.0 |
| 16 | 1.2 | 1.9 | 3.3 | 3.5 | 3,6 | 14.5 | 27.5 | 29.5 | 32.0 |
| 25 | 1.4 | 2.0 | 3.6 | 3.8 | 4.1 | 16.5 | 31.5 | 34.0 | 37.5 |
| 35 | 1.4 | 2.2 | 3.9 | 4.1 | 4.4 | 18.5 | 35.5 | 38.0 | 42.0 |
| 50 | 1.6 | 2.4 | 4.3 | 4.5 | 4.8 | 21,0 | 41.0 | 43.5 | 48.5 |
| 70 | 1.6 | 2.6 | 4.6 | 4.8 | 5.2 | 24.0 | 46.0 | 49.5 | 55.0 |
| 95 | 1.8 | 2.8 | 5.0 | 5.3 | 5.9 | 26.0 | 50.5 | 54.0 | 60.5 |
| 120 | 1.8 | 3.0 | / | 5.6 | 6.0 | 28.5 | / | 59.0 | 65.5 |
ATFCW 450/750V
| 标称截面mm2 | 绝缘厚度mm | 外护套厚度mm | 电缆平均外径mm | ||
| 主线 | 负线 | 下限 | 上限 | ||
| 3x2.5+1X1.5 | 0.9 | 0.8 | 2.0 | 13.5 | 15.5 |
| 3X4+1X2.5 | 1.0 | 0.9 | 2.0 | 14.5 | 17.5 |
| 3X6+1X4 | 1.0 | 1.0 | 2.0 | 16.0 | 21.0 |
| 3X10+1X6 | 1.2 | 1.0 | 3.0 | 20.5 | 26.5 |
| 3X16+1X6 | 1.2 | 1.0 | 3.5 | 23.0 | 30.5 |
| 3X25+1X10 | 1.4 | 1.2 | 4.0 | 28.0 | 35.5 |
| 3X35+1X10 | 1.4 | 1.2 | 4.0 | 30.0 | 38.5 |
| 3X50+1X16 | 1.6 | 1.2 | 5.0 | 36.0 | 46.0 |
| 3X70+1X25 | 1.6 | 1.4 | 5.0 | 40.0 | 51.0 |
| 3X95+1X35 | 1.8 | 1.4 | 5.0 | 44.0 | 55.0 |
| 3X120+1X35 | 1.8 | 1.4 | 5.0 | 46.5 | 59.0 |
